光线追踪

Whitted-Style Ray Tracing

Whitted-Style 递归算法

是以相机为原点，向屏幕中的每一个像素画一条射线
射线打到物体上后，根据物体的特性，进行额外的反射或折射计算（代表射线可能会有多次弹射）
最终再射向光源，以确认光照性的一个过程
这个算法，利用了光路可逆性，以摄像机为起点，对每一个像素方向进行一个射线检测（模拟光路），以此来确定像素的颜色
光线追踪可以实现，普通光栅化渲染流程无法实现的，体现物体与物体之间相互影响的关系

所以首先需要的是，射线与物体之间的交点计算

对于一般性的隐式表面

射线的定义 $r(t)=o+td,0<t<\mathrm{\infty }$
隐式表面方程 $p:f(p)=0$
交点 $f(o+td)=0$

对于 Polygon Mesh 的显式表面

对于一个由三角形构成的模型而言，我们需要判断的是，射线是否相交于三角形

射线与三角形的相交判断
分为两个步骤

• 射线于三角形所在面的交点
• 该交点是否在三角形内（方法已知，循环叉乘判断左右）

对于第一个步骤而言，我们需要先确定的是如何定义一个平面

• 平面的法线方向$N$
• 平面上的任意一点$P$

对于在平面上的任意点$Q$，都满足$(Q-P)·N=0$
射线的定义 $r(t)=o+td,0<t<\mathrm{\infty }$
由此可得
$(Q-P)·N=(o+td-P)·N=0$
$t=(P-o)·N/(d·N)$

至此，就得到了射线于平面的交点
接下来对焦点做三角形内判断即可

Möller Trumbore Algorithm

射线三角形求交公式

$$\overrightarrow{O}+t\overrightarrow{D}=(1-b_1-b_2)\overrightarrow{P_0}+b_1\overrightarrow{P_1}+b_2\overrightarrow{P_2}$$

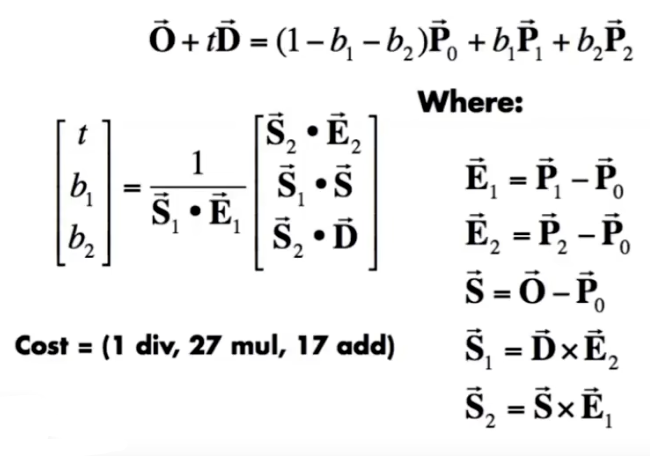

Möller-Trumbore

加速

单根射线遍历三角形的运算量过于巨大，可以通过构建包围盒来预剔除一些不可能与射线交互的物体

Axis-Aligned Bounding Box(AABB)
轴对齐包围盒

射线的定义 $r(t)=o+td,0<t<\mathrm{\infty }$

对于单轴（X轴举例）而言
与AABB在X轴上的交点，处于$t_x$上

$$t_x=\frac{P.x-o.x}{d.x}$$

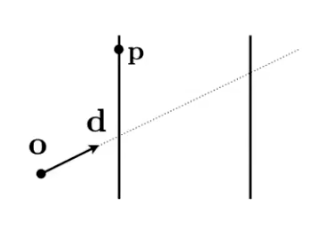

AABB Single Axis

随后对三个轴都进行一次操作，每个轴都会与轴平面相交两次
得到$t_{min}$ 和 $t_{max}$
做交集得出：
$t_{enter}=max(t_{min})$
$t_{exit}=min(t_{max})$

最后满足条件

$$t_{enter}<t_{exit}\mathrm{\&}\mathrm{\&}{t}_{exit}>=0$$

即视为射线与物体有可能相交

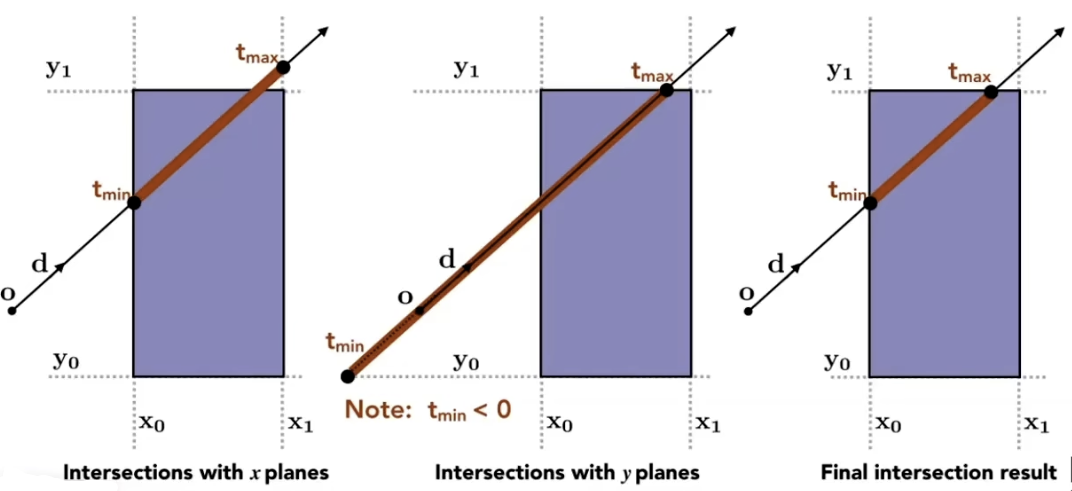

AABB Intersection

空间划分 Spatial Partitioning

• Oct-Tree 八叉树
• KD-Tree KD树
• BSP-Tree BSP树

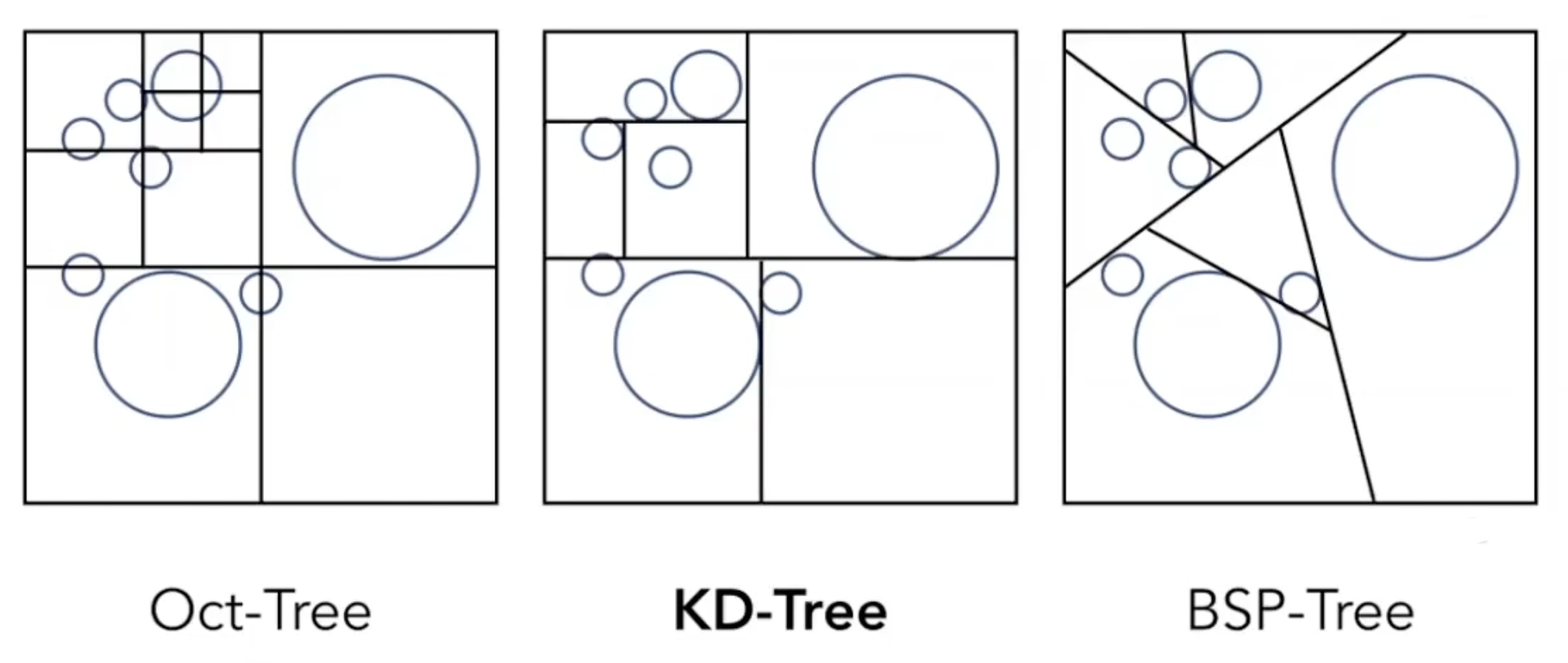

Example

这个并不深究，因为这个算法已经过时了

物体划分 Object Partitioning

• BVH Bounding Volume Hierarchy

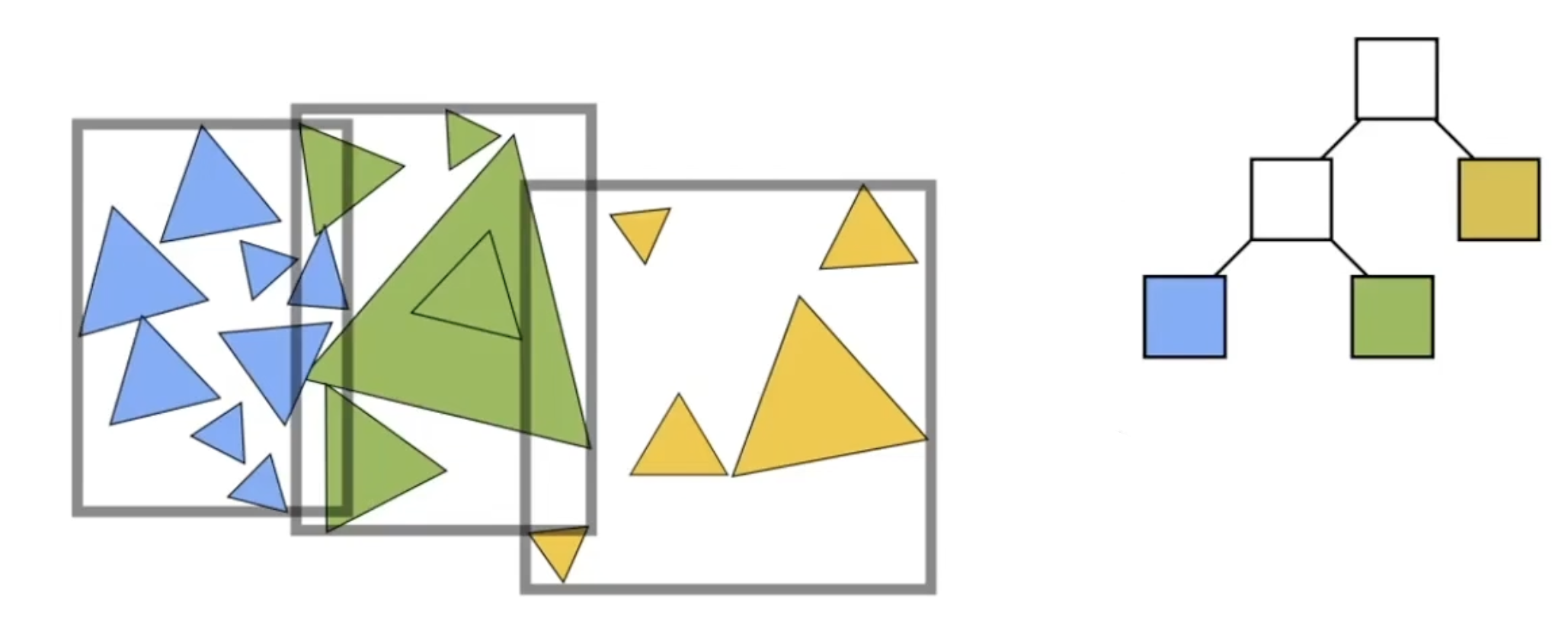

BVH

按照物体分堆,均匀的划分空间，形成可重叠的包围盒
